K16 - KOMPAKT SET

Array

K782 - BOĞAZ YATAKLAMALARI K150 - V MANŞET RING

Açıklama

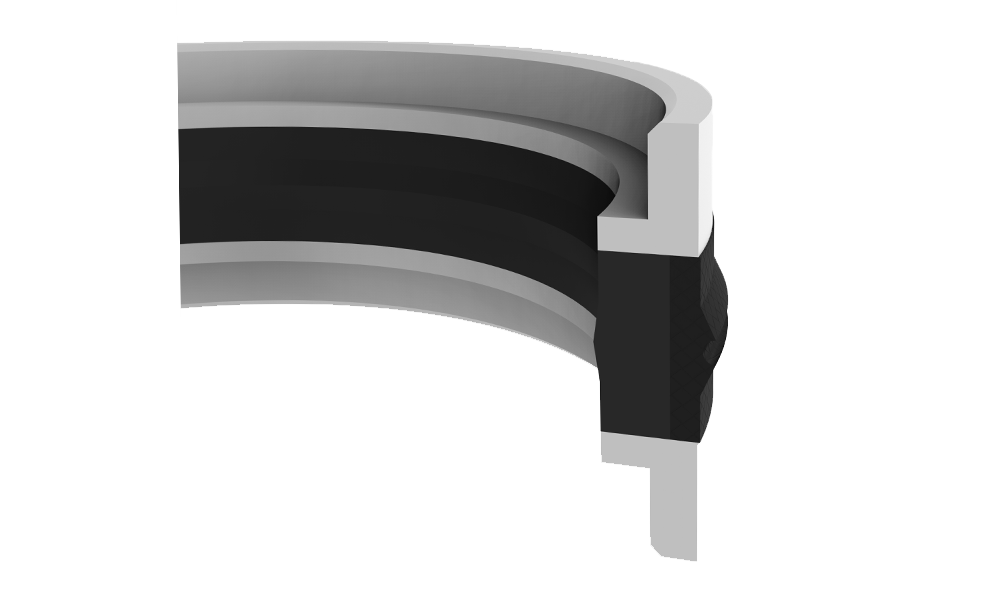

K16 dinamik çalışma yüzeyi bez ile güçlendirilmiş elastomer ring ve iki adet kesimli termoplastik yataklamadan oluşan üç parçalı kompakt piston sızdırmazlık setidir. Çift etkili silindirlerde sızdırmazlık elemanı olarak kullanılabilmektedir.

Avantajları

• Yüksek statik ve dinamik sızdırmazlık
• Zorlu koşullarda iyi sızdırmazlık sağlayan tasarım
• Uzun hizmet ömrü
• Yüksek aşınma dayanımı
• Uzun statik duruşlarda yüzeye yapışmama özelliği

Uygulama Alanları

• Maden sektörü
• Marin sektörü
• Demir çelik sektörü
• Presler

Malzeme

Kodu

Basınç
(max) bar

Sıcaklık
(max) °C

Kayma Hızı
(max)- m/s

NBR
BEZLİ NBR
POM

NB8001
FB8001
PM9901

400

-30/+100

0.5

	D (H10)	d (h11)	L (+0.2/-0)	ds (h8)	d1 (±0.1)	d2 (+0/-0.1)	A (+0.1/-0)	L1	C	MALZEME	KASTAŞ KOD
K16 025-017	25	17	13.5	21	24.4	14	2.1	3.2	4	FB8001	10002482
K16 030-021	30	21	13.5	27	29.4	21	2.2	2.1	4	FB8001	10002484
K16 030-022	30	22	13.5	26	29.4	19	2.1	3.2	4	FB8001	10002485
K16 032-024	32	24	15.5	28	31.4	21	3.1	3.2	4	FB8001	10002486
K16 035-027	35	27	15.5	31	34.4	24	3.1	3.2	4	FB8001	10002487
K16 040-032	40	32	15.5	36	39.4	29	3.1	3.2	4	FB8001	10002488
K16 045-037	45	37	15.5	41	44.4	34	3.1	3.2	4	FB8001	10002490
K16 050-038	50	38	20.5	46	49.4	-	-	4.2	4	FB8001	10002491
K16 060-048	60	48	20.5	56	59.4	-	-	4.2	4	FB8001	10002493
K16 063-051	63	51	20.5	59	62.4	-	-	4.2	4	FB8001	10002495
K16 065-053	65	53	20.5	61	64.4	-	-	4.85	4	FB8001	10002497
K16 070-058	70	58	20.5	66	69.4	-	-	4.2	4	FB8001	10002499
K16 075-063	75	63	20.5	71	69.4	-	-	4.2	4	FB8001	10002501
K16 080-065	80	65	20	76	78.50	-	-	5	5	FB8001	10002502
K16 080-066	80	66	22.5	76	79.4	-	-	5.2	4.5	FB8001	10002504
K16 085-071	85	71	22.5	81	84.4	-	-	5.2	4.5	FB8001	10002506
K16 090-076	90	76	22.5	86	89.4	-	-	5.2	4.5	FB8001	10002508
K16 095-081	95	81	22.5	91	94.4	-	-	5.2	4.5	FB8001	10002509
K16 100-086	100	86	22.5	96	99.4	-	-	5.2	4.5	FB8001	10002510
K16 110-096	110	96	22.5	106	109.4	-	-	5.2	4.5	FB8001	10002512
K16 115-101	115	101	22.5	111	114.4	-	-	5.2	4.5	FB8001	10002514
K16 120-106	120	106	22.5	116	119.4	-	-	5.2	4.5	FB8001	10002515
K16 125-103	125	103	26.5	121	124.4	-	-	5.2	6	FB8001	10002517
K16 125-108	125	108	26.5	121	124.4	-	-	7.2	5	FB8001	10002518
K16 140-123	140	123	26.5	136	139.4	-	-	7.2	5	FB8001	10002520
K16 150-133	150	133	26.5	146	149.4	-	-	7.2	5	FB8001	10002522
K16 160-140	160	140	25	155	158	-	-	6.3	6	FB8001	10002523
K16 160-143	160	143	26.5	156	159.4	-	-	7.2	5	FB8001	10002524
K16 170-153	170	153	26.5	166	169.4	-	-	7.2	5	FB8001	10002526
K16 180-163	180	163	26.5	176	179.4	-	-	7.2	5	FB8001	10002527
K16 200-180	200	180	31.5	196	199.4	-	-	9.2	6	FB8001	10002528
K16 220-200	220	200	31.5	216	219.4	-	-	9.2	6	FB8001	10002529
K16 250-225	250	225	31.5	246	249.4	-	-	6.6	6	FB8001	10002530
K16 250-230	250	230	31.5	246	249.4	-	-	9.2	6	FB8001	10002531
