K49 - PISTON KEÇESI
K49 - PISTON KEÇESI
K49 - PISTON KEÇESI
Array

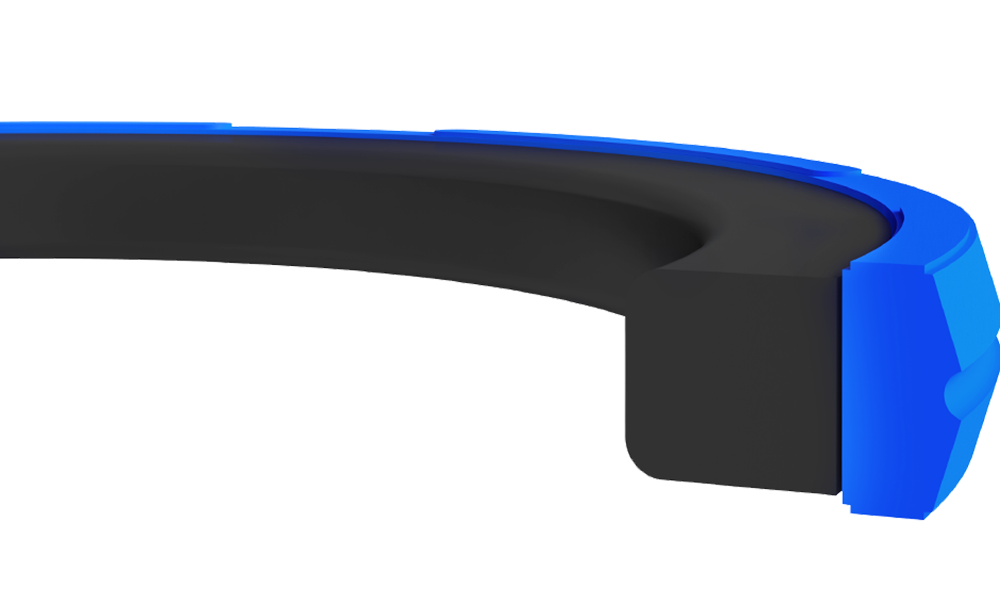

K49 piston sızdırmazlık elemanı yüksek shore sertliğine sahip poliüretan ring ile NBR malzemeden oluşan takım üründür. Yüksek aşınma , basınç ve akma dayanıma sahip PU sızdırmazlık ringi , NBR malzemeden üretilen itici ring ile birlikte ağır koşullarda üstün sızdırmazlık özelliğine sahiptir.
Avantajları
• Statik ve dinamik durumlarda yüksek sızdırmazlık
• Basit ve az yer kaplayan, ISO 7425‐1'e uygun kanal tasarımı
• Düşük ilerleme hızlarında dahi titreşimsiz hareket kabiliyeti
• Dikdörtgen profili sayesinde kanal içinde dönmemesi
• Kolay montaj yapılabilmesi
• PTFE piston keçelerine kıyasla yüzey pürüzlülüğü daha yüksek ve zorlu koşullarda daha iyi performans
• Basit ve az yer kaplayan, ISO 7425‐1'e uygun kanal tasarımı
• Düşük ilerleme hızlarında dahi titreşimsiz hareket kabiliyeti
• Dikdörtgen profili sayesinde kanal içinde dönmemesi
• Kolay montaj yapılabilmesi
• PTFE piston keçelerine kıyasla yüzey pürüzlülüğü daha yüksek ve zorlu koşullarda daha iyi performans
Uygulama Alanları
• İş makineleri sektörü
• Enjeksiyon tezgahları
• Araç üstü sektörü
• Forkliftler
• Tarım sektörü
• Genel endüstriyel silindirler
• Enjeksiyon tezgahları
• Araç üstü sektörü
• Forkliftler
• Tarım sektörü
• Genel endüstriyel silindirler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
PU
NBR
NBR
PU6001
NB8001
NB8001
400
-30/+100
0.5
| D (H9) | d (h9) | L (+0.2/-0) | r1 | C | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|
| K49 025-017.5 | 25 | 17.5 | 3.2 | 0.5 | 2 | PU6001 | 10021121 | |
| K49 028-020.5 | 28 | 20.5 | 3.2 | 0.5 | 2 | PU6001 | 10021122 | |
| K49 032-021 | 32 | 21 | 4.2 | 0.5 | 2.5 | PU6001 | 10021123 | |
| K49 032-024.5 | 32 | 24.5 | 3.2 | 0.5 | 2 | PU6001 | 10021124 | |
| K49 035-024 | 35 | 24 | 4.2 | 0.5 | 2.5 | PU6001 | 10021125 | |
| K49 040-029 | 40 | 29 | 4.2 | 0.5 | 2.5 | PU6001 | 10021126 | |
| K49 045-034 | 45 | 34 | 4.2 | 0.5 | 2.5 | PU6001 | 10021127 | |
| K49 050-039 | 50 | 39 | 4.2 | 0.5 | 2.5 | PU6001 | 10021130 | |
| K49 055-039.5 | 55 | 39.5 | 6.3 | 0.5 | 3 | PU6001 | 10021132 | |
| K49 055-044 | 55 | 44 | 4.2 | 0.5 | 2.5 | PU6001 | 10021133 | |
| K49 060-044.5 | 60 | 44.5 | 6.3 | 0.5 | 3 | PU6001 | 10021135 | |
| K49 060-049 | 60 | 49 | 4.2 | 0.5 | 2.5 | PU6001 | 10021136 | |
| K49 063-047.5 | 63 | 47.5 | 6.3 | 0.5 | 3 | PU6001 | 10021138 | |
| K49 063-052 | 63 | 52 | 4.2 | 0.5 | 2.5 | PU6001 | 10021139 | |
| K49 065-049.5 | 65 | 49.5 | 6.3 | 0.9 | 4 | PU6001 | 10021140 | |
| K49 065-054 | 65 | 54 | 4.2 | 0.9 | 2.5 | PU6001 | 10021141 | |
| K49 070-054.5 | 70 | 54.5 | 6.3 | 0.9 | 4 | PU6001 | 10021142 | |
| K49 070-059 | 70 | 59 | 4.2 | 0.9 | 2.5 | PU6001 | 10021143 | |
| K49 075-059.5 | 75 | 59.5 | 6.3 | 0.9 | 4 | PU6001 | 10021144 | |
| K49 075-064 | 75 | 64 | 4.2 | 0.9 | 2.5 | PU6001 | 10021145 | |
| K49 080-064.5 | 80 | 64.5 | 6.3 | 0.9 | 4 | PU6001 | 10021146 | |
| K49 085-069.5 | 85 | 69.5 | 6.3 | 0.9 | 4 | PU6001 | 10021148 | |
| K49 090-069 | 90 | 69 | 10.5 | 0.9 | 7 | PU6001 | 10021149 | |
| K49 090-074.5 | 90 | 74.5 | 6.3 | 0.9 | 4 | PU6001 | 10021150 | |
| K49 095-079.5 | 95 | 79.5 | 6.3 | 0.9 | 4 | PU6001 | 10021151 | |
| K49 100-079 | 100 | 79 | 8.1 | 0.9 | 5 | PU6001 | 10021152 | |
| K49 100-084.5 | 100 | 84.5 | 6.3 | 0.9 | 4 | PU6001 | 10021154 | |
| K49 105-089.5 | 105 | 89.5 | 6.3 | 0.9 | 4 | PU6001 | 10021156 | |
| K49 110-089 | 110 | 89 | 8.1 | 0.9 | 5 | PU6001 | 10021157 | |
| K49 110-094.5 | 110 | 94.5 | 6.3 | 0.9 | 4 | PU6001 | 10021158 | |
| K49 115-094 | 115 | 94 | 8.1 | 0.9 | 5 | PU6001 | 10021159 | |
| K49 120-099 | 120 | 99 | 8.1 | 0.9 | 5 | PU6001 | 10021160 | |
| K49 120-099/1 | 120 | 99 | 10.5 | 0.9 | 7 | PU6001 | 10021161 | |
| K49 125-104 | 125 | 104 | 8.1 | 0.9 | 5 | PU6001 | 10021162 | |
| K49 125-104/1 | 125 | 104 | 10.5 | 0.9 | 7 | PU6001 | 10021163 | |
| K49 130-109 | 130 | 109 | 8.1 | 0.9 | 5 | PU6001 | 10021164 | |
| K49 140-119 | 140 | 119 | 8.1 | 0.9 | 5 | PU6001 | 10021165 | |
| K49 150-129 | 150 | 129 | 8.1 | 0.9 | 5 | PU6001 | 10021167 | |
| K49 150-129/1 | 150 | 129 | 10.5 | 0.9 | 7 | PU6001 | 10021168 | |
| K49 160-139 | 160 | 139 | 8.1 | 0.9 | 5 | PU6001 | 10021169 | |
| K49 180-159 | 180 | 159 | 8.1 | 0.9 | 5 | PU6001 | 10021170 | |
| K49 200-179 | 200 | 179 | 8.1 | 0.9 | 5 | PU6001 | 10021171 |
