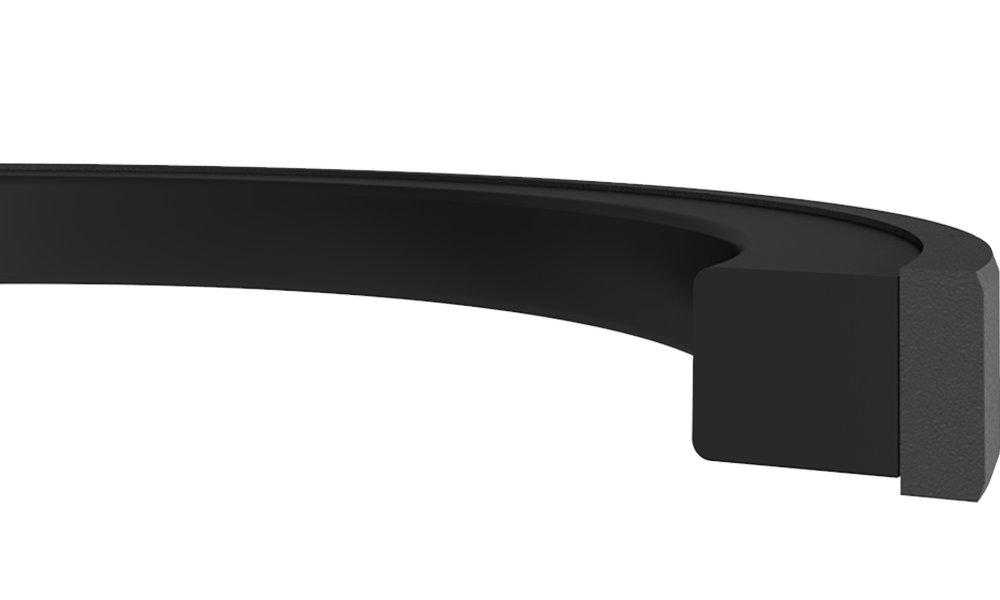

K501 «Z» kesime sahip termoplastik sızdırmazlık ringi ile dikdörtgen kesite sahip elastomer itici ringten oluşan piston keçesidir.
Avantajları
• ISO 7425-1 kanala uygun tasarım
• Özel aparat gerektirmeyen kolay montaj
• Tek parça, basit ve küçük kanal ölçüsüne sahip pistonbaşı
• PTFE ve PU piston sızdırmazlık ürünlere göre yüksek akma
boşluğunda çalışabilme
• Yüksek aşınma dayanımı, uzun ömür
• Şok basınçlara dayanım
• Zorlu koşullarda çalışabilme
• Özel aparat gerektirmeyen kolay montaj
• Tek parça, basit ve küçük kanal ölçüsüne sahip pistonbaşı
• PTFE ve PU piston sızdırmazlık ürünlere göre yüksek akma
boşluğunda çalışabilme
• Yüksek aşınma dayanımı, uzun ömür
• Şok basınçlara dayanım
• Zorlu koşullarda çalışabilme
Uygulama Alanları
• İş makineleri sektörü
• Forkliftler
• Ağır hizmet silindirleri
• Forkliftler
• Ağır hizmet silindirleri
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
PA
NBR
NBR
PA9904
NB7001
NB7001
500
-30/+105
1.0
| D (H9) | d (h9) | L (+0.2/-0) | r1 | C | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|
| K501-040 | 40 | 29 | 4.2 | 1 | 6 | PA9904 | 10021395 | |
| K501-050 | 50 | 39 | 4.2 | 1 | 6 | PA9904 | 10021397 | |
| K501-060 | 60 | 44.5 | 6.3 | 1.3 | 8 | PA9904 | 10021399 | |
| K501-060/1 | 60 | 49 | 4.2 | 1 | 6 | PA9904 | 10021400 | |
| K501-063 | 63 | 47.5 | 6.3 | 1.3 | 8 | PA9904 | 10021401 | |
| K501-063/1 | 63 | 42 | 8.1 | 1.8 | 10.5 | PA9904 | 10021402 | |
| K501-063/2 | 63 | 52 | 4.2 | 1 | 6 | PA9904 | 10021403 | |
| K501-070/1 | 70 | 59 | 4.2 | 1 | 6 | PA9904 | 10021405 | |
| K501-075 | 75 | 54 | 8.1 | 1.8 | 10.5 | PA9904 | 10021408 | |
| K501-080 | 80 | 64.5 | 6.3 | 1.3 | 6 | PA9904 | 10021410 | |
| K501-080/1 | 80 | 59 | 8.1 | 1.8 | 10.5 | PA9904 | 10021412 | |
| K501-085 | 85 | 69.5 | 6.3 | 1.3 | 6 | PA9904 | 10021414 | |
| K501-090 | 90 | 74.5 | 6.3 | 1.3 | 10.5 | PA9904 | 10021415 | |
| K501-090/1 | 90 | 69 | 8.1 | 1.8 | 6 | PA9904 | 10021416 | |
| K501-095 | 95 | 74 | 8.1 | 1.8 | 10.5 | PA9904 | 10021417 | |
| K501-100 | 100 | 84.5 | 6.3 | 1.3 | 6 | PA9904 | 10021418 | |
| K501-100/1 | 100 | 79 | 8.1 | 1.8 | 10.5 | PA9904 | 10021419 | |
| K501-105 | 105 | 84 | 8.1 | 1.8 | 10.5 | PA9904 | 10021420 | |
| K501-105/1 | 105 | 89.5 | 6.3 | 1.3 | 6 | PA9904 | 10021421 | |
| K501-110 | 110 | 94.5 | 6.3 | 1.3 | 6 | PA9904 | 10021422 | |
| K501-110/1 | 110 | 89 | 8.1 | 1.8 | 10.5 | PA9904 | 10021423 | |
| K501-115 | 115 | 94 | 8.1 | 1.8 | 10.5 | PA9904 | 10021424 | |
| K501-120 | 120 | 99 | 8.1 | 1.8 | 10.5 | PA9904 | 10021425 | |
| K501-125 | 125 | 104 | 8.1 | 1.8 | 10.5 | PA9904 | 10021426 | |
| K501-125/1 | 125 | 110 | 6.3 | 1.3 | 10.5 | PA9904 | 10021427 | |
| K501-126 | 126 | 105 | 8.1 | 1.8 | 10.5 | PA9904 | 10021428 | |
| K501-130 | 130 | 109 | 8.1 | 1.8 | 10.5 | PA9904 | 10021429 | |
| K501-135 | 135 | 114 | 8.1 | 1.8 | 10.5 | PA9904 | 10021430 | |
| K501-135/1 | 135 | 119.5 | 6.3 | 1.3 | 10.5 | PA9904 | 10021431 | |
| K501-140 | 140 | 119 | 8.1 | 1.8 | 10.5 | PA9904 | 10021432 | |
| K501-145 | 145 | 124 | 8.1 | 1.8 | 10.5 | PA9904 | 10021433 | |
| K501-147 | 147 | 126 | 8.1 | 1.8 | 10.5 | PA9904 | 10021434 | |
| K501-150 | 150 | 129 | 8.1 | 1.8 | 10.5 | PA9904 | 10021436 | |
| K501-160 | 160 | 139 | 8.1 | 1.8 | 10.5 | PA9904 | 10021437 | |
| K501-165 | 165 | 144 | 8.1 | 1.8 | 10.5 | PA9904 | 10021438 | |
| K501-170 | 170 | 149 | 8.1 | 1.8 | 10.5 | PA9904 | 10021439 | |
| K501-175 | 175 | 154 | 8.1 | 1.8 | 10.5 | PA9904 | 10021441 | |
| K501-180 | 180 | 159 | 8.1 | 1.8 | 10.5 | PA9904 | 10021442 | |
| K501-185 | 185 | 164 | 8.1 | 1.8 | 10.5 | PA9904 | 10021443 | |
| K501-190 | 190 | 169 | 8.1 | 1.8 | 10.5 | PA9904 | 10021444 | |
| K501-200 | 200 | 179 | 8.1 | 1.8 | 10.5 | PA9904 | 10021445 | |
| K501-210 | 210 | 189 | 8.1 | 1.8 | 10.5 | PA9904 | 10021447 | |
| K501-215 | 215 | 194 | 8.1 | 1.8 | 10.5 | PA9904 | 10021448 | |
| K501-220 | 220 | 199 | 8.1 | 1.8 | 10.5 | PA9904 | 10021449 | |
| K501-225 | 225 | 204 | 8.1 | 1.8 | 10.5 | PA9904 | 10021450 | |
| K501-230 | 230 | 209 | 8.1 | 1.8 | 10.5 | PA9904 | 10021451 | |
| K501-250 | 250 | 229 | 8.1 | 1.8 | 10.5 | PA9904 | 10021462 | |
| K501-280 | 280 | 255.5 | 8.1 | 1.8 | 10.5 | PA9904 | 10021465 |
