K51 - PNÖMATIK TOZ BOĞAZ KEÇESI
K51 - PNÖMATIK TOZ BOĞAZ KEÇESI
K51 - PNÖMATIK TOZ BOĞAZ KEÇESI
Array

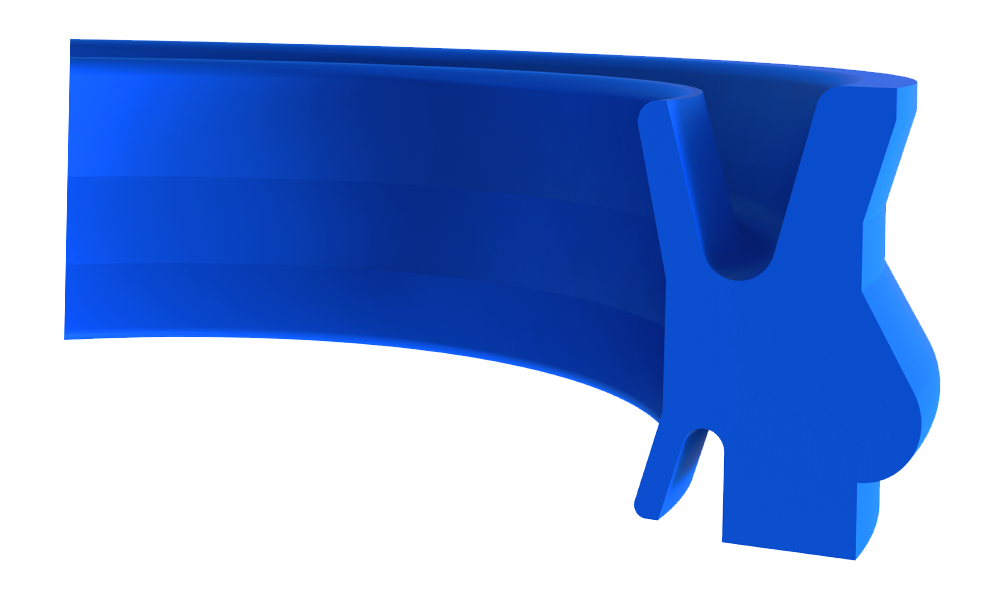

K51 pnömatik toz boğaz keçeleri , özel tasarımı sayesinde sıyırma , sızdırmazlık ve kanalda başka bir elemana ihtiyaç duymadan montaj edilebilme özellikleri olan tek etkili sızdırmazlık elemanlarıdır.
Avantajları
• Üstün sıyırma özelliği
• Üstün sızdırmazlık özelliği
• Özel tasarımı sayesinde açık kanala kolay monte edilebilmesi
• Düşük maliyeti
• Yırtılma dayanımının yüksek olması
• Üstün sızdırmazlık özelliği
• Özel tasarımı sayesinde açık kanala kolay monte edilebilmesi
• Düşük maliyeti
• Yırtılma dayanımının yüksek olması
Uygulama Alanları
• Pnömatik silindirler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
PU
PU9204
16
-35/+100
1.0
| d (f9) | D (H10) | L (+0.5/-0) | L1 (+0.2/-0) | H | D1 (±0.1) | r1 | C | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K51-008 | 8 | 14 | 5.4 | 12 | 7 | 15.6 | 0.8 | 1.2 | PU9204 | 10021590 | |
| K51-010 | 10 | 16 | 5.4 | 12 | 7 | 17.6 | 0.8 | 1.2 | PU9204 | 10021591 | |
| K51-012 | 12 | 22 | 7.7 | 13 | 10.4 | 24.2 | 1.1 | 1.5 | PU9204 | 10021592 | |
| K51-012/1 | 12 | 20 | 7.7 | 13 | 10.4 | 22.2 | 1.1 | 1.5 | PU9204 | 10021594 | |
| K51-016 | 16 | 26 | 7.7 | 13 | 10.4 | 28.2 | 1.1 | 1.5 | PU9204 | 10021595 | |
| K51-018 | 18 | 28 | 7.7 | 13 | 10.4 | 30.2 | 1.1 | 1.5 | PU9204 | 10021597 | |
| K51-018/1 | 18 | 26 | 7.7 | 13 | 10.4 | 28.2 | 1.1 | 1.5 | PU9204 | 10021598 | |
| K51-020 | 20 | 30 | 7.7 | 13 | 10.4 | 32.2 | 1.1 | 1.5 | PU9204 | 10021599 | |
| K51-022 | 22 | 32 | 8 | 13 | 10.4 | 34.8 | 1.4 | 2 | PU9204 | 10021603 | |
| K51-025 | 25 | 35 | 8 | 13 | 10.4 | 37.8 | 1.4 | 2 | PU9204 | 10021604 | |
| K51-030 | 30 | 40 | 8 | 14 | 11.2 | 42.8 | 1.4 | 2 | PU9204 | 10021606 | |
| K51-032 | 32 | 42 | 8 | 13 | 10.4 | 44.8 | 1.4 | 2 | PU9204 | 10021607 | |
| K51-040 | 40 | 50 | 8 | 13 | 10.4 | 52.8 | 1.4 | 2 | PU9204 | 10021609 | |
| K51-045 | 45 | 55 | 8.6 | 13 | 10.4 | 58.6 | 1.8 | 2 | PU9204 | 10021611 | |
| K51-050 | 50 | 60 | 8.6 | 13 | 10.4 | 63.6 | 1.8 | 2 | PU9204 | 10021613 |
