K52 - PNÖMATIK TOZ BOĞAZ KEÇESI
K52 - PNÖMATIK TOZ BOĞAZ KEÇESI
K52 - PNÖMATIK TOZ BOĞAZ KEÇESI
Array

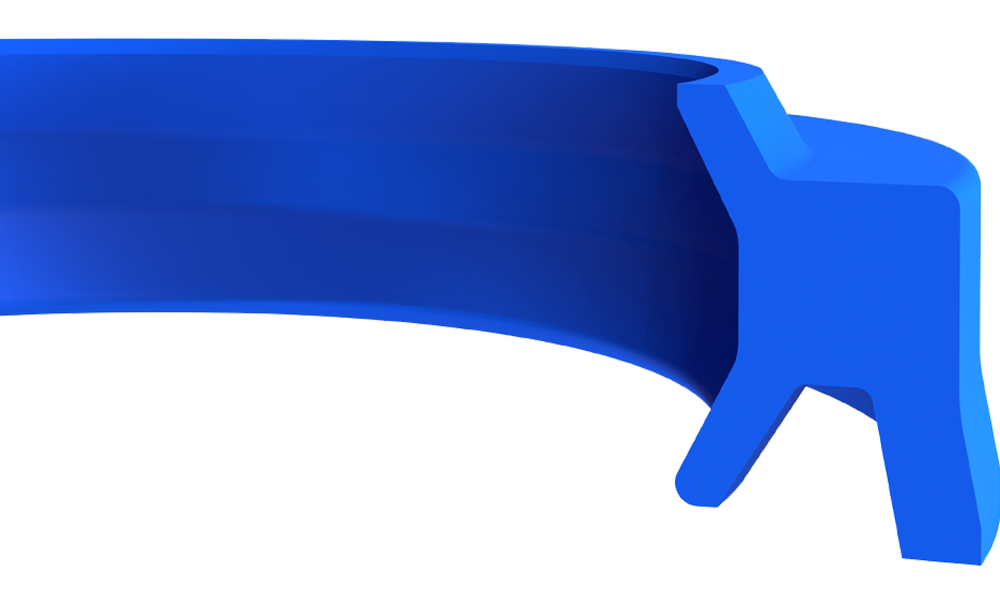

K52 pnömatik toz boğaz keçeleri , dış ortamdan gelebilecek olumsuz partiküllerin silindir içine girmesini engelleyen toz dudağı ve sızdırmazlığı sağlayan nutring dudağıyla her iki fonksiyonu beraber yapabilen tek etkili sızdırmazlık elemanlarıdır.
Avantajları
• Üstün sıyırma özelliği
• Üstün sızdırmazlık özelliği
• Dinamik sürtünme kuvvetlerinin düşük olması
• Küçük keçe kanalı ölçülerine sahip olması
• Yüksek aşınma dayanımı
• Üstün sızdırmazlık özelliği
• Dinamik sürtünme kuvvetlerinin düşük olması
• Küçük keçe kanalı ölçülerine sahip olması
• Yüksek aşınma dayanımı
Uygulama Alanları
• Kısa strok ve özel amaçlı küçük silindirler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
PU
NBR
NBR
PU9201
NB9001
NB9001
16
12
12
-35/+100
-30/+105
-30/+105
1.0
| d (f9) | D (H11) | D1 (+0.2/-0) | L (+0.2/-0) | L1 | H | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|---|
| K52-003 PU | 3 | 5.6 | 4.6 | 2.7 | 3.2 | 2.8 | PU9201 | 10021758 | |
| K52-004 | 4 | 8.2 | 6.5 | 3 | 4.8 | 4 | NB9001 | 10021760 | |
| K52-004 PU | 4 | 8.2 | 6.5 | 3 | 4.8 | 4 | PU9201 | 10021763 | |
| K52-004/1 | 4 | 7 | 5.6 | 2.7 | 3.2 | 2.8 | NB9001 | 10021764 | |
| K52-004/1 PU | 4 | 7 | 5.6 | 2.7 | 3.2 | 2.8 | PU9201 | 10021765 | |
| K52-005 | 5 | 8 | 6.6 | 2.7 | 3.2 | 3 | NB9001 | 10021767 | |
| K52-005 PU | 5 | 8 | 6.6 | 2.7 | 3.2 | 3 | PU9201 | 10021768 | |
| K52-006 | 6 | 11.2 | 9 | 4 | 5.2 | 5 | NB9001 | 10021769 | |
| K52-006 PU | 6 | 11.2 | 9 | 4 | 5.2 | 5 | PU9201 | 10021771 | |
| K52-006/1 PU | 6 | 9 | 8.1 | 2.7 | 3.2 | 2.8 | PU9201 | 10021773 | |
| K52-008 | 8 | 14.2 | 12 | 4 | 5.2 | 5 | NB9001 | 10021775 | |
| K52-008 PU | 8 | 14.2 | 12 | 4 | 5.2 | 5 | PU9201 | 10021778 | |
| K52-008/1 PU | 8 | 11.5 | 10.1 | 3 | 4 | 3.2 | PU9201 | 10021780 | |
| K52-010 | 10 | 16.2 | 14 | 4.5 | 6 | 5.5 | NB9001 | 10021783 | |
| K52-010 PU | 10 | 16.2 | 14 | 4.5 | 6 | 5.5 | PU9201 | 10021786 | |
| K52-010/1 PU | 10 | 14 | 12.6 | 3.4 | 4.5 | 3.7 | PU9201 | 10021789 | |
| K52-012 | 12 | 16.5 | 13.7 | 3.7 | 4.8 | 4 | NB9001 | 10021791 | |
| K52-012 PU | 12 | 16.5 | 13.7 | 3.7 | 4.8 | 4 | PU9201 | 10021794 | |
| K52-012/2 | 12 | 18 | 14.8 | 4 | 6 | 4.8 | NB9001 | 10021799 | |
| K52-012/2 PU | 12 | 18 | 14.8 | 4 | 6 | 4.8 | PU9201 | 10021801 | |
| K52-014 PU | 14 | 18.5 | 16.1 | 3.7 | 4.8 | 4 | PU9201 | 10021802 | |
| K52-016 | 16 | 20.5 | 17.7 | 3.7 | 4.8 | 4 | NB9001 | 10021803 | |
| K52-016 PU | 16 | 20.5 | 17.7 | 3.7 | 4.8 | 4 | PU9201 | 10021805 | |
| K52-016/1 PU | 16 | 23 | 19 | 4.2 | 6.2 | 6 | PU9201 | 10021808 | |
| K52-018 PU | 18 | 22.5 | 19.7 | 3.7 | 4.8 | 4 | PU9201 | 10021809 | |
| K52-020 | 20 | 25 | 22.2 | 4.15 | 5.2 | 4.6 | NB9001 | 10021810 | |
| K52-020 PU | 20 | 25 | 22.2 | 4.15 | 5.2 | 4.6 | PU9201 | 10021812 | |
| K52-020/1 PU | 20 | 25 | 22.2 | 3.2 | 4.6 | 4.4 | PU9201 | 10021814 | |
| K52-025 | 25 | 30 | 26.9 | 4.15 | 5.2 | 4.6 | NB9001 | 10021815 | |
| K52-025 PU | 25 | 30 | 26.9 | 4.15 | 5.2 | 4.6 | PU9201 | 10021817 | |
| K52-030 PU | 30 | 35.5 | 31.9 | 4.55 | 6 | 5 | PU9201 | 10021819 |
