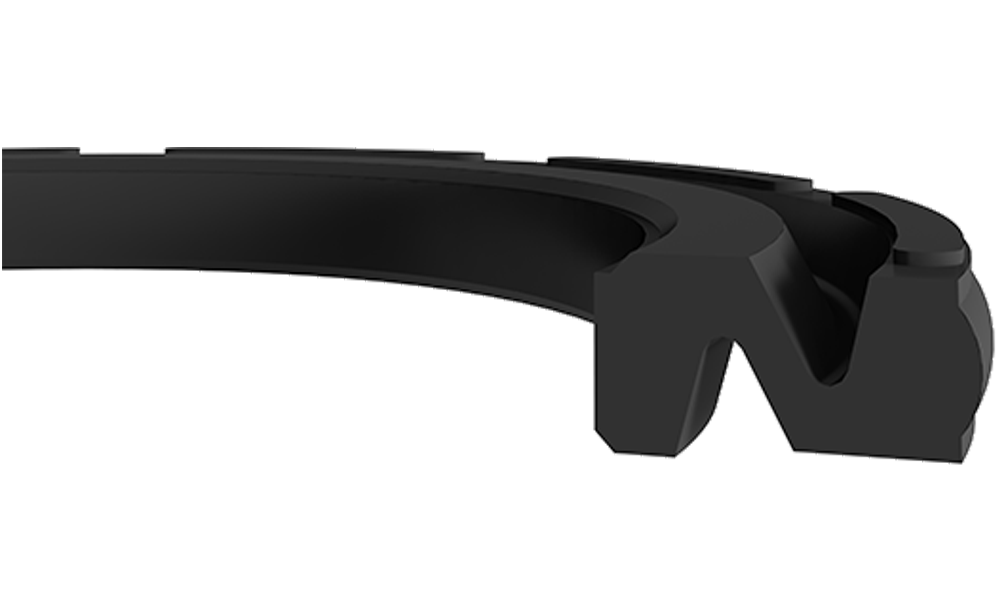

K54 pnömatik piston keçeleri , dar kanallarda çalışmak üzere tasarlanmış çift etkili piston sızdırmazlık elemanlarıdır.
Avantajları
• Kolay montaj yapılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
• Çift etkili olması
• Dar keçe kanalında kullanılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
• Çift etkili olması
• Dar keçe kanalında kullanılabilmesi
Uygulama Alanları
• Kısa stroklu pnömatik silindirler
• Valfler
• Valfler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
NBR
NB7001
12
-30/+105
1.0

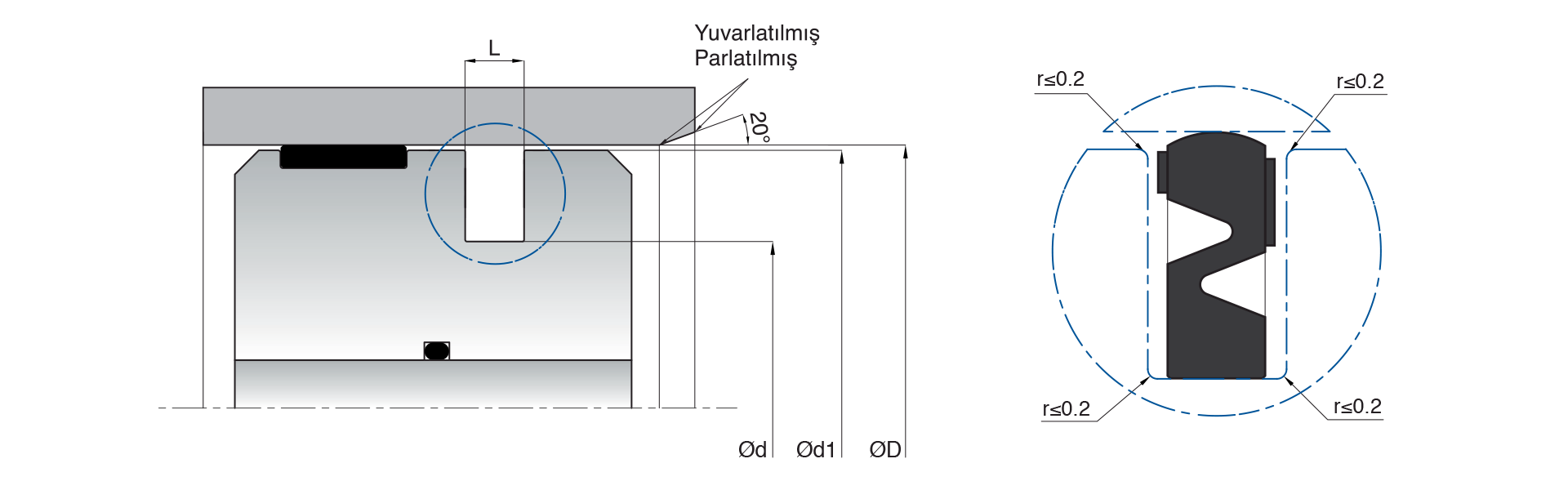

| D (H11) | d (h9) | L (+0.2/-0) | H | d1 (±0.1) | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|
| K54-012 | 12 | 7 | 2.5 | 2.2 | 11.6 | NB7001 | 10021909 | |
| K54-016 | 16 | 9 | 2.5 | 2.2 | 15.6 | NB7001 | 10021911 | |
| K54-020 | 20 | 13 | 2.5 | 2.2 | 19.6 | NB7001 | 10021914 | |
| K54-025 | 25 | 18 | 2.5 | 2.2 | 24.6 | NB7001 | 10021916 | |
| K54-028 | 28 | 19 | 3 | 2.7 | 27.6 | NB7001 | 10021920 | |
| K54-030 | 30 | 21 | 3 | 2.7 | 29.6 | NB7001 | 10021922 | |
| K54-032 | 32 | 23 | 3 | 2.7 | 31.6 | NB7001 | 10021924 | |
| K54-035 | 35 | 26 | 3 | 2.7 | 34.5 | NB7001 | 10021926 | |
| K54-040 | 40 | 31 | 3 | 2.7 | 39.5 | NB7001 | 10021928 | |
| K54-040/1 | 40 | 27.5 | 3.5 | 3.2 | 39.5 | NB7001 | 10021930 | |
| K54-045 | 45 | 36 | 3 | 2.7 | 44.5 | NB7001 | 10021932 | |
| K54-050 | 50 | 41 | 3 | 2.7 | 49.5 | NB7001 | 10021934 | |
| K54-060 | 60 | 44 | 4 | 3.7 | 59.5 | NB7001 | 10021936 | |
| K54-060/1 | 60 | 48 | 3.4 | 3.1 | 59.5 | NB7001 | 10021938 | |
| K54-063 | 63 | 51 | 4 | 3.7 | 62.5 | NB7001 | 10021941 | |
| K54-065 | 65 | 53 | 4 | 3.7 | 64.5 | NB7001 | 10021943 | |
| K54-070 | 70 | 58 | 4 | 3.7 | 69.5 | NB7001 | 10021944 | |
| K54-080 | 80 | 68 | 4 | 3.7 | 79.5 | NB7001 | 10021946 | |
| K54-100 | 100 | 88 | 4 | 3.7 | 99.4 | NB7001 | 10021948 | |
| K54-125 | 125 | 110 | 5 | 4.7 | 124.4 | NB7001 | 10021951 |
