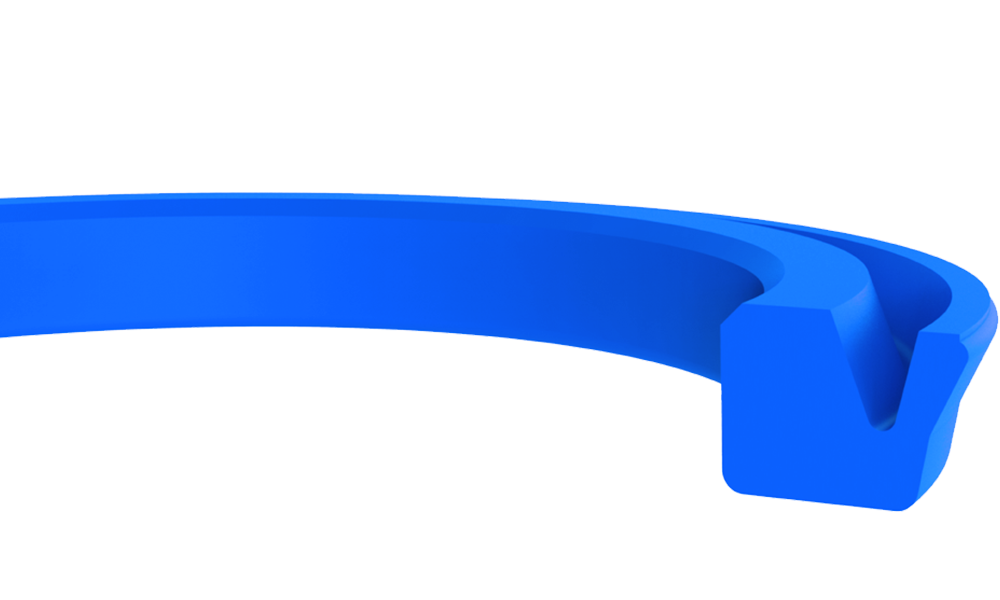

K59 pnömatik piston nutringleri , daha düşük tasarlanmış dış sızdırmazlık dudağı ile piston uygulamalarında kullanıma uygun tek etkili sızdırmazlık elemanlarıdır.
Avantajları
• Kolay montaj yapılabilmesi
• Sürtünme kuvvetinin düşük olması
• Dar keçe kanalında kullanılabilmesi
• Yastıklamalı uygulamalarda yüksek performanslı olması
• Sürtünme kuvvetinin düşük olması
• Dar keçe kanalında kullanılabilmesi
• Yastıklamalı uygulamalarda yüksek performanslı olması
Uygulama Alanları
• Standart pnömatik silindirler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
PU
NBR
NBR
PU8502
NB8001
NB8001
16
12
12
-20/+80
-30/+105
-30/+105
1.0
| D (H11) | d (h9) | L (+0.2/-0) | d1 (+0.2/-0) | H | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|
| K59-006 | 6 | 3 | 2.5 | 5.6 | 2 | NB8001 | 10022112 | |
| K59-008 | 8 | 4.8 | 2.7 | 7.6 | 2.3 | NB8001 | 10022113 | |
| K59-008/1 PU | 8 | 4.8 | 2.85 | 7.6 | 2.45 | PU8502 | 10022115 | |
| K59-010 | 10 | 6 | 3 | 9.6 | 2.55 | NB8001 | 10022117 | |
| K59-010 PU | 10 | 6 | 3 | 9.6 | 2.55 | PU8502 | 10022119 | |
| K59-012 | 12 | 7 | 3 | 11.6 | 2.55 | NB8001 | 10022121 | |
| K59-012 PU | 12 | 7 | 3 | 11.6 | 2.55 | PU8502 | 10022123 | |
| K59-014 | 14 | 8 | 3 | 13.6 | 2.55 | NB8001 | 10022124 | |
| K59-015 PU | 15 | 9 | 3 | 14.6 | 2.55 | PU8502 | 10022126 | |
| K59-016 | 16 | 10 | 3 | 15.6 | 2.55 | NB8001 | 10022127 | |
| K59-016 PU | 16 | 10 | 3 | 15.6 | 2.55 | PU8502 | 10022129 | |
| K59-018 | 18 | 12 | 3 | 17.6 | 2.55 | NB8001 | 10022131 | |
| K59-020 | 20 | 14 | 3 | 19.6 | 2.55 | NB8001 | 10022132 | |
| K59-020 PU | 20 | 14 | 3 | 19.6 | 2.55 | PU8502 | 10022135 | |
| K59-022 | 22 | 16 | 3 | 21.4 | 2.55 | NB8001 | 10022136 | |
| K59-024 | 24 | 18 | 3.5 | 23.4 | 3.25 | NB8001 | 10022139 | |
| K59-025 | 25 | 19 | 3.5 | 24.4 | 3.25 | NB8001 | 10022141 | |
| K59-025 PU | 25 | 19 | 3.5 | 24.4 | 3.25 | PU8502 | 10022144 | |
| K59-030 PU | 30 | 22 | 3.5 | 29.4 | 3.25 | PU8502 | 10022145 | |
| K59-032 | 32 | 24 | 3.5 | 31.4 | 3.25 | NB8001 | 10022146 | |
| K59-032 PU | 32 | 24 | 3.5 | 31.4 | 3.25 | PU8502 | 10022148 | |
| K59-038 | 38 | 30 | 3.5 | 37.4 | 3.25 | NB8001 | 10022150 | |
| K59-040 | 40 | 32 | 3.5 | 39.4 | 3.25 | NB8001 | 10022151 | |
| K59-040 PU | 40 | 32 | 3.5 | 39.4 | 3.25 | PU8502 | 10022153 | |
| K59-045 | 45 | 37 | 3.5 | 44.4 | 3.25 | NB8001 | 10022155 | |
| K59-050 | 50 | 42 | 3.5 | 49.4 | 3.25 | NB8001 | 10022156 | |
| K59-050 PU | 50 | 42 | 3.5 | 49.4 | 3.25 | PU8502 | 10022158 | |
| K59-063 | 63 | 53 | 4.5 | 62.4 | 4.25 | NB8001 | 10022161 | |
| K59-063 PU | 63 | 53 | 4.5 | 62.4 | 4.25 | PU8502 | 10022163 | |
| K59-080 | 80 | 70 | 4.5 | 79.4 | 4.25 | NB8001 | 10022164 | |
| K59-080 PU | 80 | 70 | 4.5 | 79.4 | 4.25 | PU8502 | 10022166 | |
| K59-100 | 100 | 90 | 4.5 | 99.4 | 4.25 | NB8001 | 10022168 | |
| K59-100 PU | 100 | 90 | 4.5 | 99.4 | 4.25 | PU8502 | 10022170 | |
| K59-125 PU | 125 | 105 | 8.5 | 123.8 | 8.25 | PU8502 | 10022173 | |
| K59-125/1 | 125 | 107.5 | 7.5 | 123.8 | 7.25 | NB8001 | 10022174 | |
| K59-160 | 160 | 140 | 8.5 | 158.8 | 8.25 | NB8001 | 10022176 | |
| K59-160 PU | 160 | 140 | 8.5 | 158.8 | 8.25 | PU8502 | 10022178 | |
| K59-200 | 200 | 182.5 | 7.5 | 198.8 | 7.25 | NB8001 | 10022179 | |
| K59-250 | 250 | 230 | 8.5 | 248.8 | 8.25 | NB8001 | 10022182 | |
| K59-320 | 320 | 300 | 8.5 | 318.5 | 8.25 | NB8001 | 10022184 |
