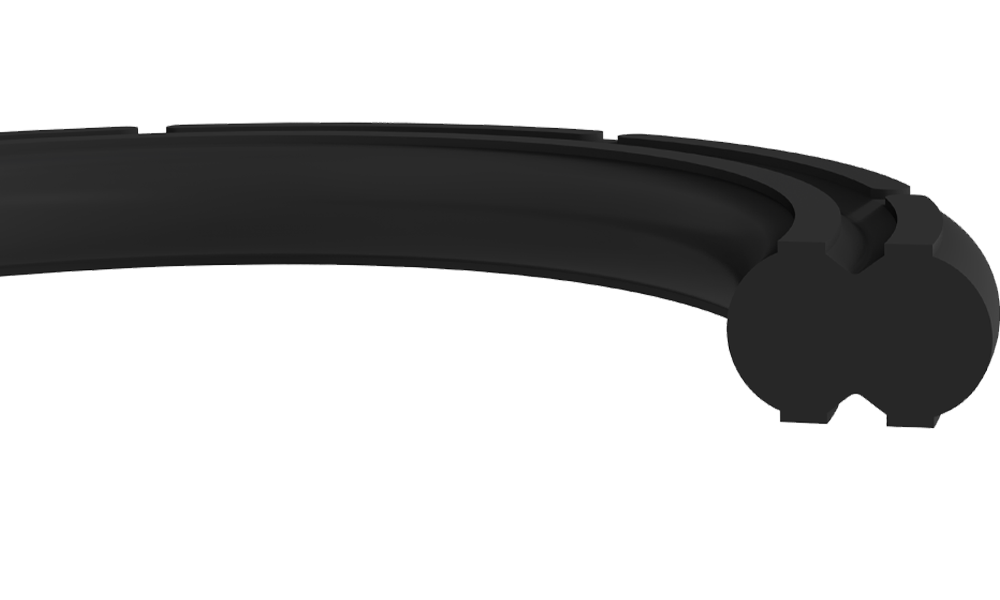

K62 pnömatik piston keçeleri , dar kanallarda çalışmak üzere tasarlanmış çift etkili piston sızdırmazlık elemanlarıdır.
Avantajları
• Kolay montaj yapılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
• Çift etkili olması
• Dar keçe kanalında kullanılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
• Çift etkili olması
• Dar keçe kanalında kullanılabilmesi
Uygulama Alanları
• Kısa stroklu pnömatik silindirler
• Valfler
• Valfler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
NBR
NB7001
12
-30/+105
1.0

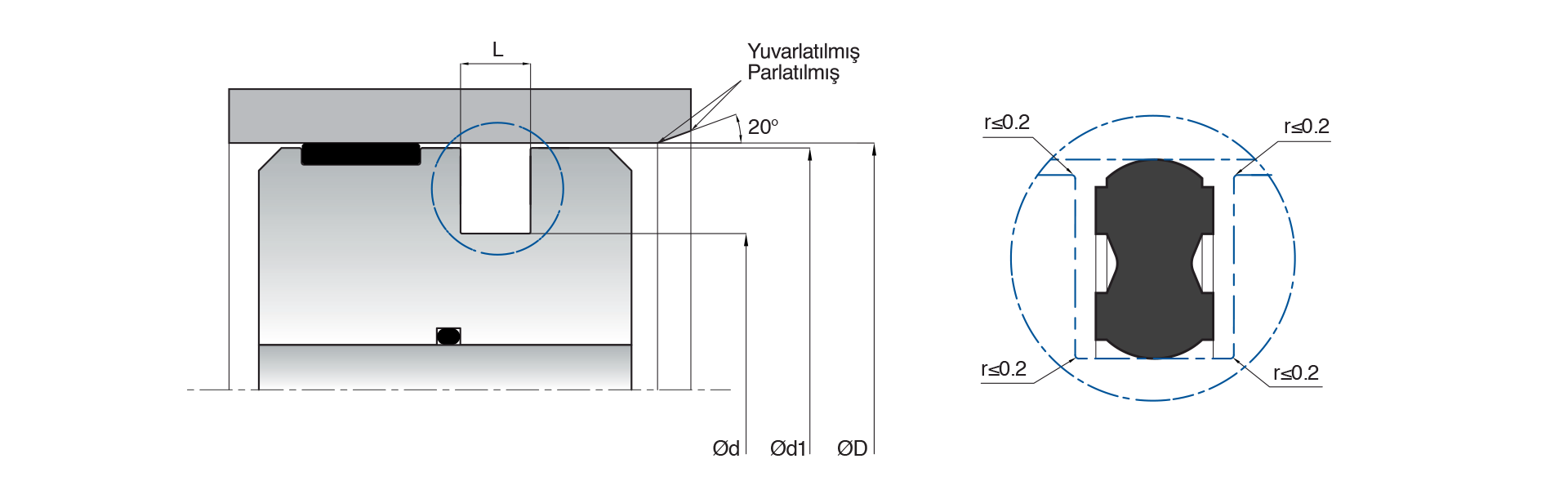

| D (H11) | d (h9) | L (+0.2/-0) | d1 (±0.1) | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|
| K62-008 | 8 | 4 | 1.6 | 7.7 | NB7001 | 10022291 | |
| K62-010 | 10 | 5.4 | 1.8 | 9.7 | NB7001 | 10022292 | |
| K62-012 | 12 | 7.4 | 1.8 | 11.7 | NB7001 | 10022294 | |
| K62-016 | 16 | 11.4 | 1.8 | 15.7 | NB7001 | 10022297 | |
| K62-018 | 18 | 13.4 | 1.8 | 17.7 | NB7001 | 10022300 | |
| K62-020 | 20 | 14 | 2.4 | 19.5 | NB7001 | 10022301 | |
| K62-025 | 25 | 17 | 3.2 | 24.5 | NB7001 | 10022304 | |
| K62-027 | 27 | 19 | 3.2 | 26.5 | NB7001 | 10022307 | |
| K62-032 | 32 | 24 | 3.2 | 31.5 | NB7001 | 10022311 | |
| K62-040 | 40 | 32 | 3.2 | 39.5 | NB7001 | 10022314 | |
| K62-050 | 50 | 40 | 4 | 49.5 | NB7001 | 10022318 | |
| K62-060 | 60 | 48 | 4 | 59.5 | NB7001 | 10022321 | |
| K62-063 | 63 | 53 | 4 | 62.4 | NB7001 | 10022322 | |
| K62-080 | 80 | 65 | 6 | 79.4 | NB7001 | 10022326 | |
| K62-100 | 100 | 85 | 6 | 99.4 | NB7001 | 10022329 | |
| K62-125 | 125 | 110 | 6 | 124.3 | NB7001 | 10022332 | |
| K62-140 | 140 | 125 | 6 | 139.3 | NB7001 | 10022334 | |
| K62-150 | 150 | 135 | 6 | 149.3 | NB7001 | 10022335 | |
| K62-160 | 160 | 145 | 6 | 159.3 | NB7001 | 10022336 | |
| K62-160/1 | 160 | 140 | 8 | 159.3 | NB7001 | 10022337 | |
| K62-180 | 180 | 160 | 8 | 179.3 | NB7001 | 10022338 | |
| K62-200 | 200 | 180 | 8 | 199 | NB7001 | 10022339 | |
| K62-250 | 250 | 230 | 8 | 249 | NB7001 | 10022340 | |
| K62-300 | 300 | 280 | 8 | 299 | NB7001 | 10022342 |
