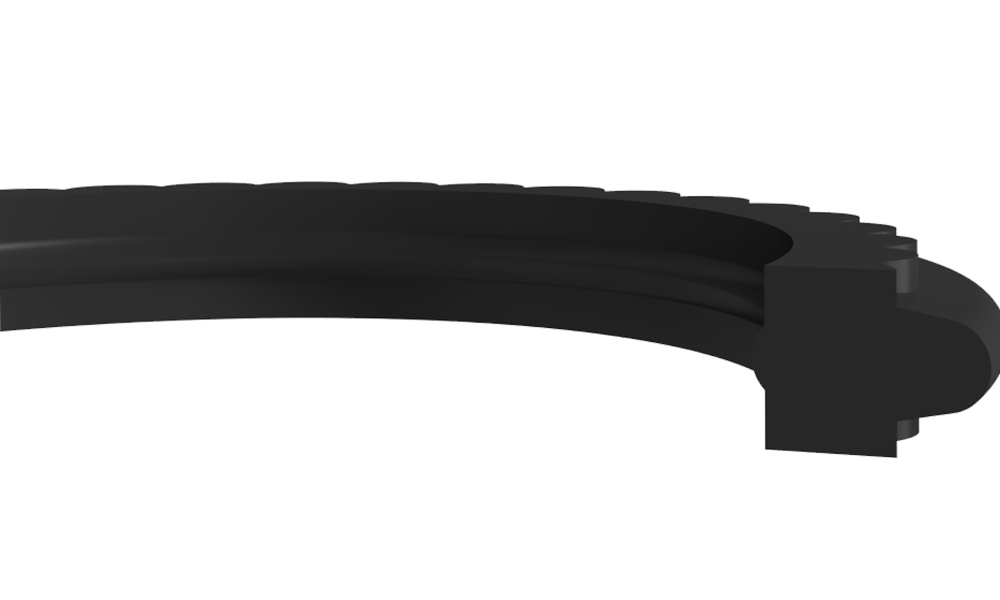

K63 pnömatik piston keçeleri , dar kanallarda çalışmak üzere tasarlanmış çift etkili piston sızdırmazlık elemanlarıdır.
Avantajları
• Kolay montaj yapılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
• Çift etkili olması
• Dar keçe kanalında kullanılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
• Çift etkili olması
• Dar keçe kanalında kullanılabilmesi
Uygulama Alanları
• Kısa stroklu pnömatik silindirler
• Valfler
• Valfler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
NBR
NB7001
12
-30/+105
1.0
| D (H11) | d (h9) | L (+0.2/-0) | d1 (±0.1) | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|
| K63-008 | 8 | 4 | 1.6 | 7.7 | NB7001 | 10022344 | |
| K63-008/1 | 8 | 4.4 | 1.8 | 7.7 | NB7001 | 10022348 | |
| K63-010 | 10 | 5.4 | 1.8 | 9.7 | NB7001 | 10022349 | |
| K63-012 | 12 | 7.4 | 1.8 | 11.7 | NB7001 | 10022350 | |
| K63-016 | 16 | 11.4 | 1.8 | 15.7 | NB7001 | 10022352 | |
| K63-020 | 20 | 14 | 2.4 | 19.5 | NB7001 | 10022354 | |
| K63-025 | 25 | 17 | 3.2 | 24.5 | NB7001 | 10022356 | |
| K63-030 | 30 | 22 | 3.2 | 29.5 | NB7001 | 10022359 | |
| K63-032 | 32 | 24 | 3.2 | 31.5 | NB7001 | 10022361 | |
| K63-040 | 40 | 32 | 3.2 | 39.5 | NB7001 | 10022363 | |
| K63-050 | 50 | 40 | 4 | 49.5 | NB7001 | 10022365 | |
| K63-063 | 63 | 53 | 4 | 62.4 | NB7001 | 10022367 | |
| K63-080 | 80 | 65 | 6 | 79.4 | NB7001 | 10022371 | |
| K63-100 | 100 | 85 | 6 | 99.4 | NB7001 | 10022374 | |
| K63-125 | 125 | 110 | 6 | 124.3 | NB7001 | 10022376 | |
| K63-160 | 160 | 140 | 8 | 159.3 | NB7001 | 10022377 |
