K65 - PNÖMATIK PISTON KEÇESI
K65 - PNÖMATIK PISTON KEÇESI
K65 - PNÖMATIK PISTON KEÇESI
Array

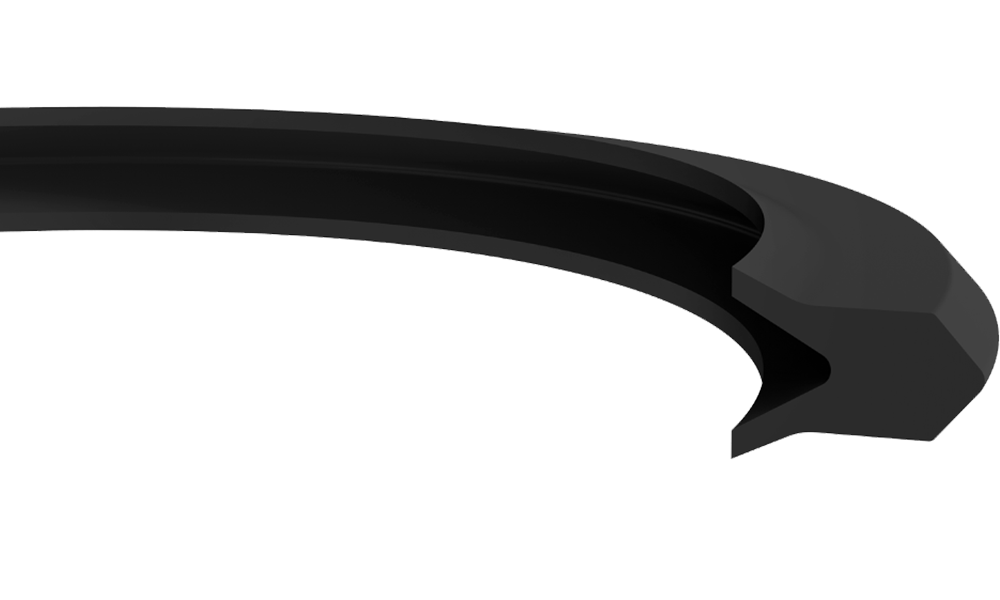

K65 pnömatik piston keçeleri , dar kanallarda çalışmak üzeretasarlanmış çift etkili piston sızdırmazlık elemanlarıdır.
Avantajları
• Kolay montaj yapılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmelsızdırmazlık sağlaması
• Çift etkili silindirlerde güvenli kullanım
• Dar keçe kanalında kullanılabilmesi
• Sürtünme kuvvetinin düşük olması
• Boyutlarının küçük olmasına karşın mükemmelsızdırmazlık sağlaması
• Çift etkili silindirlerde güvenli kullanım
• Dar keçe kanalında kullanılabilmesi
Uygulama Alanları
• Kısa stroklu pnömatik silindirler
• Valfler
• Valfler
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
NBR
NB7001
12
-30/+105
1.0
| D (H11) | d (h11) | L (+0.2/-0) | d1 (h11) | e | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|
| K65-025 | 25 | 15 | 2.3 | 24.8 | 16.6 | NB7001 | 10022404 | |
| K65-030 | 30 | 20 | 2.3 | 29.8 | 21.6 | NB7001 | 10022405 | |
| K65-032 | 32 | 22 | 2.3 | 31.8 | 23.6 | NB7001 | 10022407 | |
| K65-035 | 35 | 22.5 | 3 | 34.75 | 24 | NB7001 | 10022408 | |
| K65-040 | 40 | 27.5 | 3 | 39.75 | 29 | NB7001 | 10022410 | |
| K65-042 | 42 | 29.5 | 3 | 41.75 | 31 | NB7001 | 10022411 | |
| K65-045 | 45 | 32.5 | 3 | 44.75 | 34 | NB7001 | 10022412 | |
| K65-050 | 50 | 37.5 | 3 | 49.75 | 39 | NB7001 | 10022413 | |
| K65-055 | 55 | 39 | 3.5 | 54.7 | 42.6 | NB7001 | 10022415 | |
| K65-060 | 60 | 44 | 3.5 | 59.7 | 45.5 | NB7001 | 10022416 | |
| K65-063 | 63 | 47 | 3.5 | 62.7 | 48.6 | NB7001 | 10022417 | |
| K65-070 | 70 | 55.5 | 3.5 | 69.7 | 57 | NB7001 | 10022418 | |
| K65-080 | 80 | 61 | 4.1 | 79.7 | 62.6 | NB7001 | 10022419 | |
| K65-090 | 90 | 71 | 4.1 | 89.7 | 72.6 | NB7001 | 10022421 | |
| K65-100 | 100 | 79 | 4.6 | 99.7 | 80.6 | NB7001 | 10022422 | |
| K65-125 | 125 | 101 | 5.1 | 124.6 | 102.6 | NB7001 | 10022423 | |
| K65-140 | 140 | 113.5 | 5.6 | 139.6 | 115 | NB7001 | 10022424 | |
| K65-150 | 150 | 125 | 6.2 | 149.6 | 126.6 | NB7001 | 10022425 | |
| K65-160 | 160 | 131.5 | 6.2 | 159.6 | 133 | NB7001 | 10022426 | |
| K65-200 | 200 | 163 | 8.8 | 199.6 | 164.6 | NB7001 | 10022427 | |
| K65-355 | 355 | 313 | 10.8 | 354.6 | 314.6 | NB7001 | 10022428 |
