K709 - BOĞAZ KEÇESI
K709 - BOĞAZ KEÇESI
K709 - BOĞAZ KEÇESI
Array

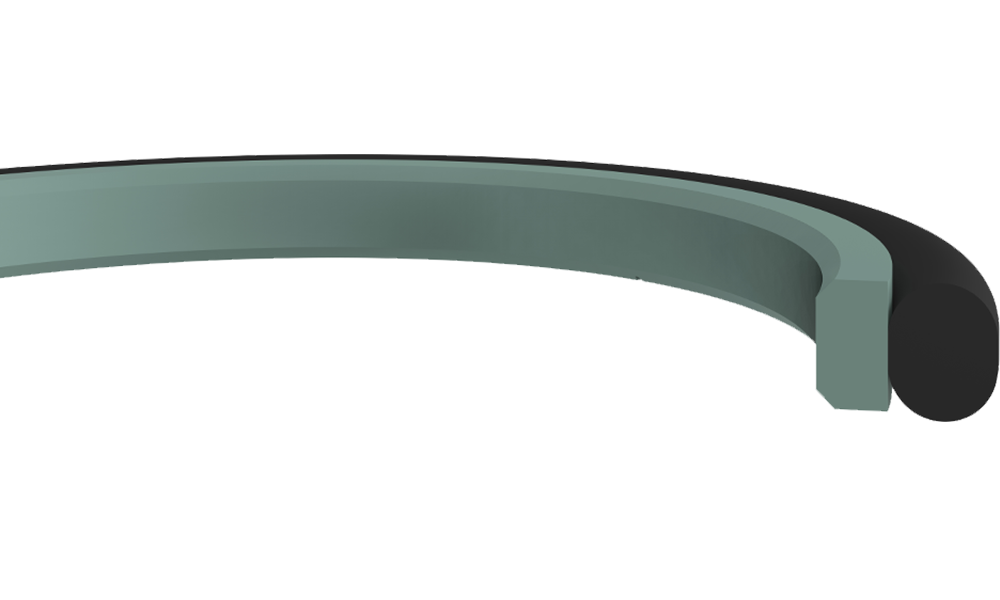

Hidrolik boğaz uygulamarında çift etkili olarak kullanılabilen PTFE ve O-ring ten oluşan sızdırmazlık elemanlarıdır,Yüksek basınç, hız ve çeşitli kimyasallarda çalışabilme özelliğine sahiptir.
Avantajları
• Düşük sürtünme, yüzeye yapışmama özelliği
• İyi statik ve dinamik sızdırmazlık
• Uzun hizmet ömrü
• Yüksek akma dayanımı
• Hidrodinamik basıncı engelleyen tasarım
• Yüksek hız ve frekanslarda çalışabilme
• ISO 7425-2 kanala uygun tasarım
• İyi statik ve dinamik sızdırmazlık
• Uzun hizmet ömrü
• Yüksek akma dayanımı
• Hidrodinamik basıncı engelleyen tasarım
• Yüksek hız ve frekanslarda çalışabilme
• ISO 7425-2 kanala uygun tasarım
Uygulama Alanları
• Vinçler
• Enjeksiyon tezgahları
• Hidrolik pres silindirleri
• Forkliftler
• İş makineleri sektörü
• Servo silindirler
• Hidrolik kırıcılar
• Rüzgar türbinleri
• Otomotiv sektörü
• Enjeksiyon tezgahları
• Hidrolik pres silindirleri
• Forkliftler
• İş makineleri sektörü
• Servo silindirler
• Hidrolik kırıcılar
• Rüzgar türbinleri
• Otomotiv sektörü
Malzeme
Kodu
Basınç
(max) bar
(max) bar
Sıcaklık
(max) °C
(max) °C
Kayma Hızı
(max)- m/s
(max)- m/s
PTFE
NBR
NBR
PT6003
NB7001
NB7001
400
-30/+105
15.0
| d (f8) | D (H9) | L (+0.2/-0) | r | C | O-Ring | MALZEME | KASTAŞ KOD | ||
|---|---|---|---|---|---|---|---|---|---|
| K709-004 | 4 | 8.9 | 2.2 | 0.4 | 3 | 5.28x1.78 | PT6003 | 10028026 | |
| K709-010 | 10 | 14.9 | 2.2 | 0.4 | 3 | 11.11x1.78 | PT6003 | 10028029 | |
| K709-014 | 14 | 21.3 | 3.2 | 0.6 | 4.5 | 15.88x2.62 | PT6003 | 10028030 | |
| K709-022 | 22 | 29.3 | 3.2 | 0.6 | 4.5 | 25.07x2.62 | PT6003 | 10028032 | |
| K709-028 | 28 | 38.7 | 4.2 | 1 | 6 | 31.34x3.53 | PT6003 | 10028034 | |
| K709-030 | 30 | 40.7 | 4.2 | 1 | 6 | 34.52x3.53 | PT6003 | 10028035 | |
| K709-032 | 32 | 42.7 | 4.2 | 1 | 6 | 36.10x3.53 | PT6003 | 10028036 | |
| K709-035 | 35 | 45.7 | 4.2 | 1 | 6 | 37.69x3.53 | PT6003 | 10028037 | |
| K709-035/1 | 35 | 42.3 | 3.2 | 0.6 | 4.5 | 36.17x2.62 | PT6003 | 10028038 | |
| K709-038 | 38 | 48.7 | 4.2 | 1 | 6 | 41.28x3.53 | PT6003 | 10028039 | |
| K709-040 | 40 | 50.7 | 4.2 | 1 | 6 | 44.45x3.53 | PT6003 | 10028041 | |
| K709-042/1 | 42 | 57.1 | 6.3 | 1.3 | 8 | 47x5.33 | PT6003 | 10028045 | |
| K709-045 | 45 | 60.1 | 6.3 | 1.3 | 8 | 50.16x5.33 | PT6003 | 10028047 | |
| K709-045/1 | 45 | 55.7 | 4.2 | 1 | 6 | 49.21x3.53 | PT6003 | 10028048 | |
| K709-048 | 48 | 63.1 | 6.3 | 1.3 | 8 | 53.34x5.33 | PT6003 | 10028050 | |
| K709-050 | 50 | 65.1 | 6.3 | 1.3 | 8 | 53.34x5.33 | PT6003 | 10028051 | |
| K709-050/1 | 50 | 60.7 | 4.2 | 1 | 6 | 53.57x3.53 | PT6003 | 10028052 | |
| K709-052 | 52 | 62.7 | 4.2 | 1 | 6 | 55.56x3.53 | PT6003 | 10028054 | |
| K709-055/1 | 55 | 70.1 | 6.3 | 1.3 | 8 | 59.70x5.33 | PT6003 | 10028058 | |
| K709-056 | 56 | 71.1 | 6.3 | 1.3 | 8 | 59.70x5.33 | PT6003 | 10028059 | |
| K709-060 | 60 | 70.7 | 4.2 | 1 | 6 | 63.50x3.53 | PT6003 | 10028060 | |
| K709-063 | 63 | 78.1 | 6.3 | 1.3 | 8 | 66.04x5.33 | PT6003 | 10028064 | |
| K709-065 | 65 | 80.1 | 6.3 | 1.3 | 8 | 69.22x5.33 | PT6003 | 10028065 | |
| K709-070 | 70 | 85.1 | 6.3 | 1.3 | 8 | 75.57x5.33 | PT6003 | 10028066 | |
| K709-075 | 75 | 90.1 | 6.3 | 1.3 | 8 | 79.77x5.33 | PT6003 | 10028068 | |
| K709-080/1 | 80 | 95.1 | 6.3 | 1.3 | 8 | 85.09x5.33 | PT6003 | 10028071 | |
| K709-090/1 | 90 | 105.1 | 6.3 | 1.3 | 8 | 94.62x5.33 | PT6003 | 10028079 | |
| K709-100 | 100 | 115.1 | 6.3 | 1.3 | 8 | 107.32x5.33 | PT6003 | 10028081 | |
| K709-110 | 110 | 125.1 | 6.3 | 1.3 | 8 | 116.84x5.33 | PT6003 | 10028082 | |
| K709-125 | 125 | 140.1 | 6.3 | 1.3 | 8 | 126.57x5.33 | PT6003 | 10028083 | |
| K709-140 | 140 | 155.1 | 6.3 | 1.3 | 8 | 146.05x5.33 | PT6003 | 10028086 | |
| K709-150 | 150 | 165.1 | 6.3 | 1.3 | 8 | 151.77x5.33 | PT6003 | 10028088 | |
| K709-160 | 160 | 175.1 | 6.3 | 1.3 | 8 | 170.82x5.33 | PT6003 | 10028090 | |
| K709-180 | 180 | 200.5 | 8.1 | 1.8 | 10.5 | 187.3x6.99 | PT6003 | 10028093 | |
| K709-180/1 | 180 | 195.1 | 6.3 | 1.3 | 8 | 185.40x5.33 | PT6003 | 10028094 | |
| K709-190 | 190 | 205.1 | 6.3 | 1.3 | 8 | 196.22x5.33 | PT6003 | 10028096 | |
| K709-200 | 200 | 220.5 | 8.1 | 1.8 | 10.5 | 208.92x6.99 | PT6003 | 10028097 | |
| K709-220 | 220 | 235.1 | 6.3 | 1.8 | 10.5 | 221.62x5.33 | PT6003 | 10028098 | |
| K709-220/1 | 220 | 240.5 | 8.1 | 1.8 | 10.5 | 227.97x6.99 | PT6003 | 10028099 | |
| K709-250 | 250 | 270.5 | 8.1 | 1.8 | 10.5 | 253.57x6.99 | PT6003 | 10028101 | |
| K709-290 | 290 | 314 | 8.1 | 1.8 | 10.5 | 304.17x6.99 | PT6003 | 10028104 | |
| K709-300 | 300 | 324 | 8.1 | 1.8 | 10.5 | 304.17x6.99 | PT6003 | 10028105 | |
| K709-310 | 310 | 334 | 8.1 | 1.8 | 10.5 | 316.87x6.99 | PT6003 | 10028107 | |
| K709-320 | 320 | 344 | 8.1 | 1.8 | 10.5 | 329.57x6.99 | PT6003 | 10028108 | |
| K709-350 | 350 | 370.5 | 8.1 | 1.8 | 10.5 | 354.9x6.99 | PT6003 | 10028109 | |
| K709-350/1 | 350 | 374 | 8.1 | 1.8 | 10.5 | 354.9x6.99 | PT6003 | 10028111 | |
| K709-360 | 360 | 384 | 8.1 | 1.8 | 10.5 | 367.67x6.99 | PT6003 | 10028112 | |
| K709-370 | 370 | 394 | 8.1 | 1.8 | 10.5 | 380.37x6.99 | PT6003 | 10028113 |
