Açıklama

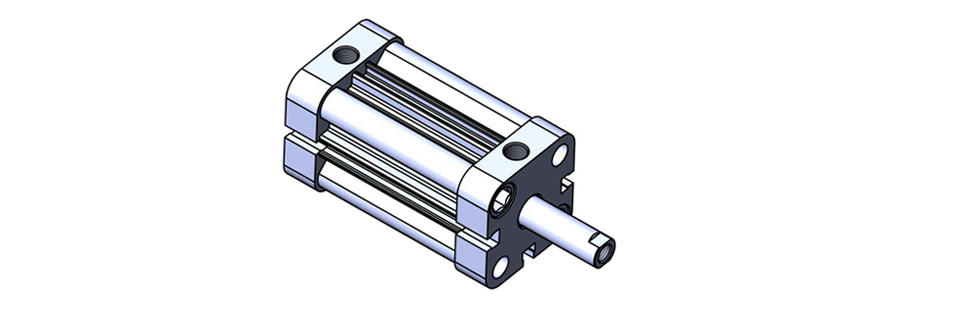

KCE :	KOMPAKT, TEK ETKİLİ SİLİNDİRLER (Arkadan yaylı)

KCE-A:	KOMPAKT MANYETİK, TEK ETKİLİ SİLİNDİRLER (Arkadan yaylı)

Çalışma Akışkanı :	Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava

Çalışma Sıcaklık Derecesi :	Poliüretan (PU) : -20° C......+80° C Viton (FKM) : -30° C......+150° C

Max. Çalışma Basıncı :	10 Bar

Silindir Ø mm	Mil Ø mm	İtme ve Çekme Kuvvetleri (6 bar)

(mm)	(mm)	İtme Kuvveti (N)	Çekme Kuvveti (N)
32	12	16	384
40	12	23	642
50	16	30	1002
63	16	35	1682
80	20	60	2715
100	20	100	4332

Sipariş Örneği :	KCE - A	032 - 025	M3

	Ürün Kodu	Silindir Ø Strok	Standart Dışı Varyasyonlar

STANDART DIŞI VARYASYONLAR
R1	:	Paslanmaz Çelik Silindir Mili ( SS 304-SS 316 )
R4	:	Mil Ucu Somunu Paslanmaz Çelik ( SS 304 )
R5	:	Silindir Mili CK45 Çelik ( Sert Krom Kaplı )
M1	:	Silindir Milinde Uzatılmış Erkek Diş
M3	:	Silindir Mili Özel Diş Ölçüsü
M4	:	Uzatılmış Silindir Mili
K1	:	Max. 150 C İçin Sızdırmazlık Elemanları ( Viton )
K4	:	Mil Keçesi Viton

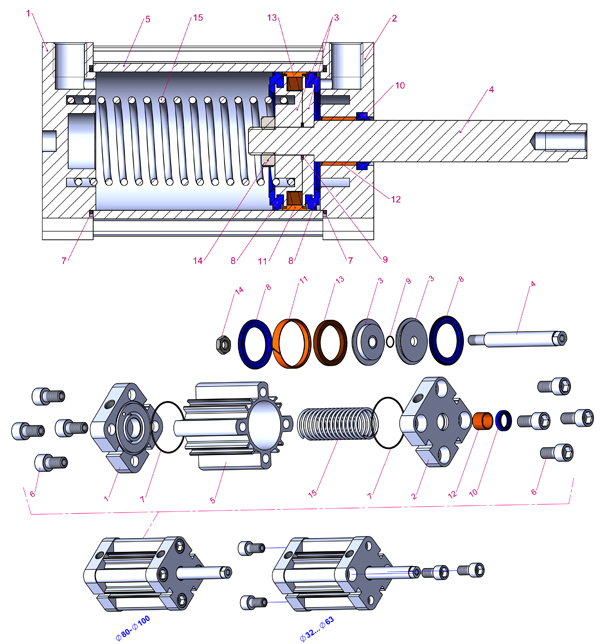

ISO 21287 KCE-A KOMPAKT SİLİNDİR Ø32 / Ø100
No	MALZEME ADI	MALZEME ÖZELLİĞİ	ADET
1	Arka Kapak	Alüminyum	1
2	Ön Kapak	Alüminyum	1
3	Orta Piston	Alüminyum	2
4	Piston Mili	X20Cr13 Sert Krom Kaplamalı	1
5	Boru	AlMgSi0.5 + Eloksal Kaplamalı	1
6	Civata	SS 303	4-8
7	Kapak O-ringi	NBR	2
8	Piston Keçesi	PU	2
9	Orta Piston O-ringi	NBR	1
10	Mil Keçesi	PU	1
11	Yataklama Bandı	Polyacetal	1
12	Yataklama Burcu	CSB-40	1
13	Mıknatıs		1
14	Somun	Galvaniz Kaplamalı Çelik	1
15	Yay	Galvaniz Kaplamalı Çelik	1

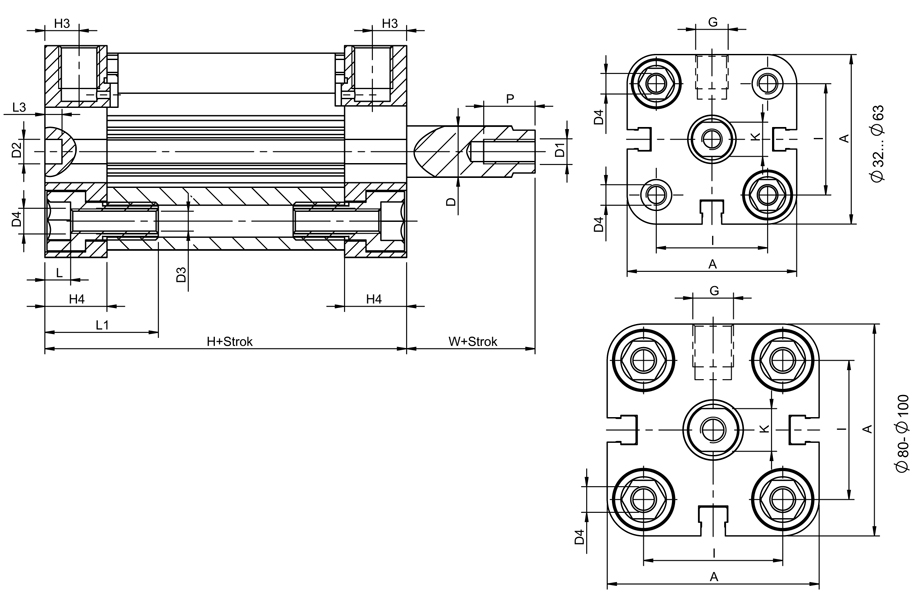

Silindir Ø mm	A	D Ø	D1 Ø	D2 Ø	D3 Ø	D4 Ø	G	H	H3	H4	I	K	L	L1	L3	P	W
32	49.5	12	M8	6	5.2	M6	1/8’’	44.5	7.5	14.5	32.5	10	6	26.5	4	12	7
40	57	12	M8	6	5.2	M6	1/8’’	46	7.5	14.75	38	10	6	26.5	4	12	7
50	65.5	16	M10	6	6.8	M8	1/8’’	46.5	7.5	14.75	46.5	13	7	30.5	4	16	8
63	79.5	16	M10	8	6.8	M8	1/8’’	50	7.5	14.75	56.5	13	7	30.5	4	16	8
80	96	20	M12	8	8.5	M10	1/8’’	56.5	8.25	16.5	72	17	8.7	38.5	4	20	10
100	116	20	M12	8	8.5	M10	1/8’’	67	10	19.75	89	17	8.7	38.5	4	24	10
