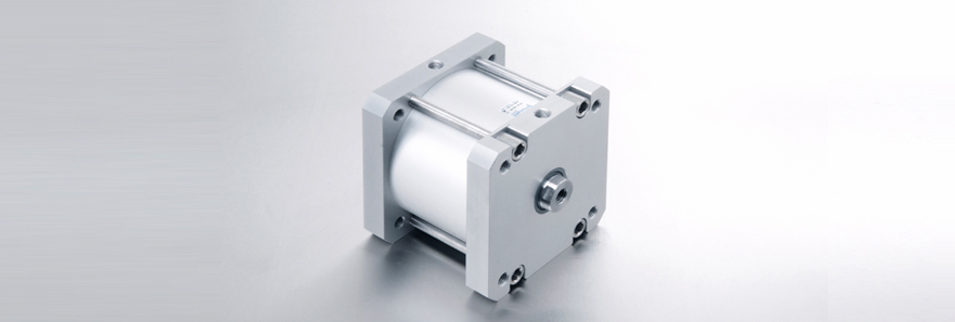

| PK : |
KOMPAKT ÇİFT ETKİLİ SİLİNDİRLER |
| |
|
|
 |

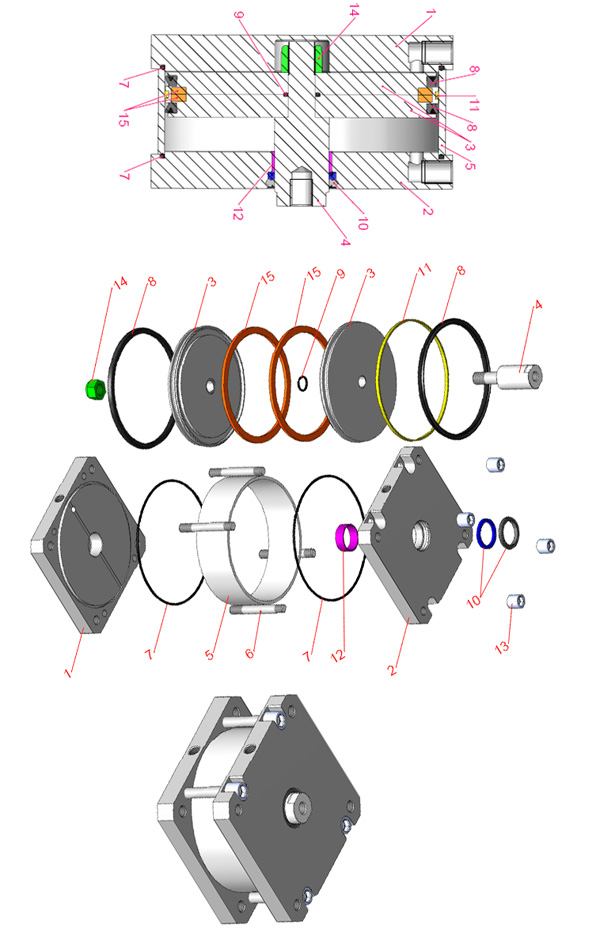

| PK-A : |
KOMPAKT MANYETİK ÇİFT ETKİLİ SİLİNDİRLER
|
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
NBR + PU : -20° C......+80° C
Viton (FKM) : -30° C......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar
|
|
 |
|
| SİLİNDİR Ø |
MİL Ø |
İtme ve Çekme Kuvvetleri (6 bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 125 |
30 |
7350 |
6936 |
| 160 |
40 |
12050 |
11304 |
| 200 |
40 |
18840 |
18086 |
| 250 |
40 |
29430 |
28680 |
| 320 |
50 |
48230 |
47050 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K1 |
: |
Max. 150 C İçin Sızdırmazlık Elemanları ( Viton ) |
| K2 |
: |
Mil Keçesi NBR+PA |
| K4 |
: |
Mil Keçesi Viton |
|
|
|

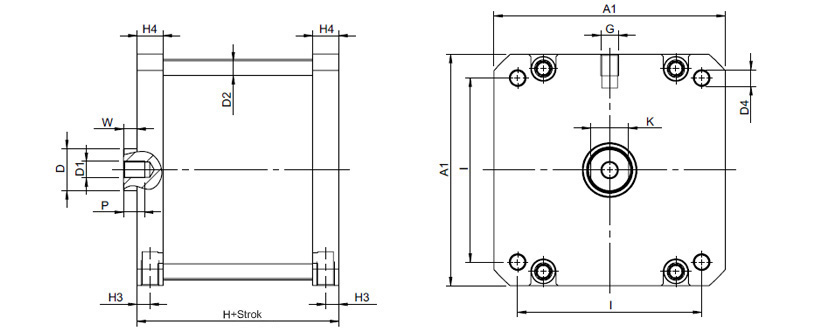

PK Ø125 / Ø320
